天津運載火箭產業化基地電力監控系統的設計與應用

基本信息：

項目名稱：天津運載火箭產業化基地電力監控系統
項目地點：天津
實施時間：2014年11月

項目簡介：

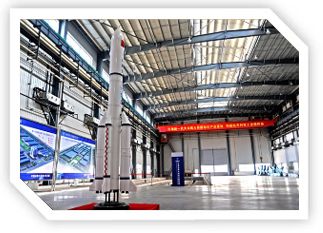

天津運載火箭產業化基地是亞洲的航天產業基地，包括焊接、鑄造、鉚接、復合材料等約30個單體項目，天津基地已具備研制大火箭需要的全部功能，進入大火箭關鍵技術研制的突破階段。二十萬平方米的一期工程完工后，從部件加工到總裝、試驗，各項有關研制的功能都將具備。二期工程建設規模約三十萬平方米，將根據國家航天產業發展需求陸續投入建設。本系統對一期工程中1#、2#變電所中設備進行監控、監測，計量裝置選用安科瑞電力儀表ACR220EL、PZ96-E4/K用于對分布在廠區1#配電房及2#配電房低壓回路進行監控。

安科瑞Acrel-2000電力監控系統在該項目中的應用，實現了對變電所配電回路用電的實時監控，不僅能顯示回路用電狀況，還具有網絡通訊功能；系統還實現了對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對保護動作、故障跳閘、負載越限報警等彈出事件窗口并聲音報警提示，生成各種電能報表、趨勢曲線、棒圖、餅圖等。

系統實現的功能：

1、運行監視：準確的對電流、電壓、有功功率、無功功率、有功電能、無功電能、視在功率、功率因數、頻率、開關狀態等信息進行檢測。
2、遠程通信：及時傳遞設備運作狀態以及故障信息。
3、報警：通過設定，對各種信息進行報警。
4、顯示：就地顯示出各部分運作信息。
