中科院蘇州醫工所電力監控系統的設計與應用

基本信息：

項目名稱：中科院蘇州醫工所電力監控系統的設計與應用
項目地點：江蘇蘇州
實施時間：2011年8月

項目簡介：

本項目為中科院蘇州生物納米工程技術研究所的成果轉化工廠，建筑面積約為14000平方米。安科瑞電氣股份有限公司于2011年8月承接了中科院蘇州醫工所電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。

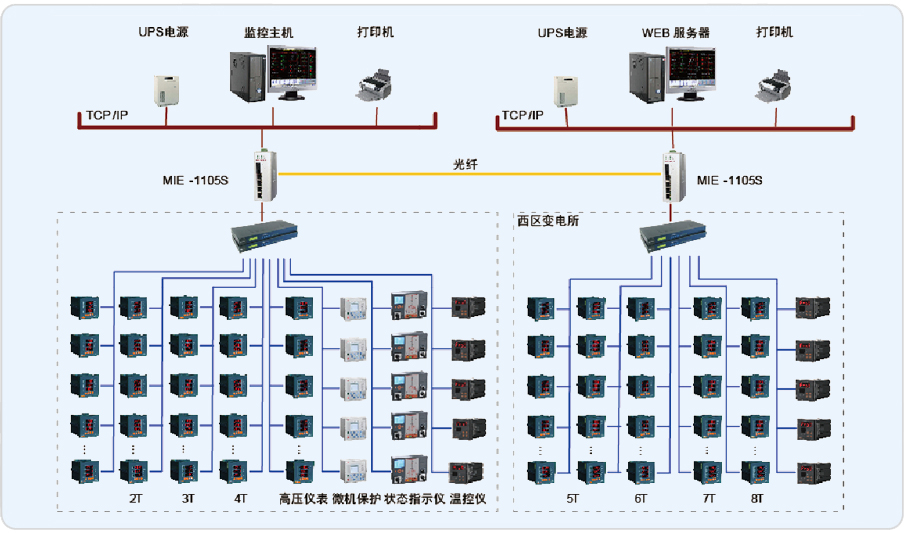

本監控系統主要實現中科院蘇州醫工所的10/0.4kV配電系統進行用電監測與電能管理；監測范圍為一樓變電所的T3、T4變壓器進線柜，聯絡柜，溫控儀和二樓變電所的T1、T2變壓器進線柜，聯絡柜，溫控儀，高壓側儀表及綜保進行遠程實時監控和電能管理。該系統總計有110只儀表（其中包括100只ACR220E，6只ABB，4只溫控儀），分7條總線，其中一樓變電所3條總線，二樓變電所4條總線，兩變電所都是直接通過屏蔽雙絞線走橋架拉至值班室連接到串口服務器，再通過網線連接至監控主機實現總線上儀表與監控主機的數據連通。

系統實現的功能：

1、數據采集與處理。數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示；
2、人機交互。畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等；
3、、歷時事件。歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互；
4、數據庫建立與查詢。主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打??；
5、用戶權限管理。針對不同級別的用戶，設置不同的權限組；
6、遠程報表查詢。報表管理程序可以把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。
