山東省壽光市晨鳴醫院電氣火災監控系統的設計與應用

基本信息：

項目名稱：山東省壽光市晨鳴醫院電氣火災監控系統的設計與應用
項目地點：濰坊
實施時間：2012年10月

項目簡介：

山東省壽光市晨鳴醫院位于全國著名的蔬菜之鄉壽光市城區西南部建新街228號，是一家具有專業特色的現代化、綜合性市醫保定點醫院、股份制民營醫院。

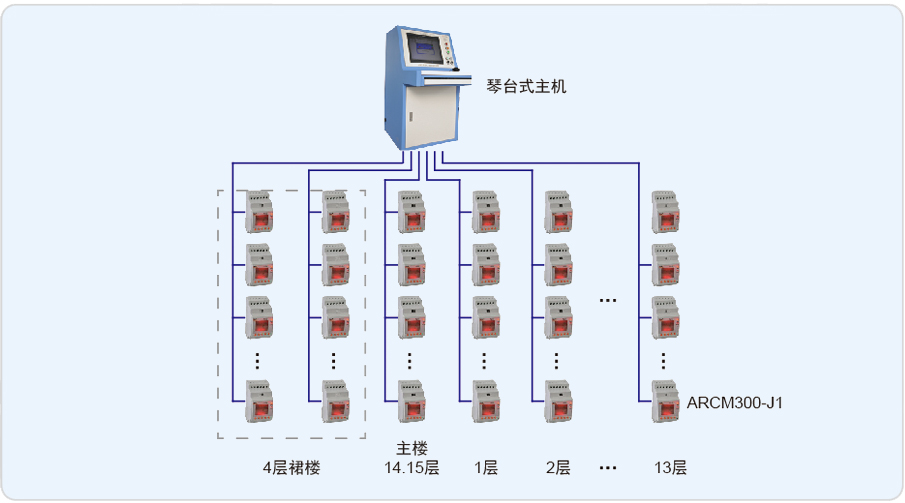

現場共有ARCM300-J1剩余電流式儀表280只，分別分布于15層主樓和4層裙樓樓層內，現場火災探測器采用總線方式接至位于主樓1層消防控制室內的 Acrel-6000琴臺式電氣火災監控系統。

本項目采用ARCM300-J1剩余電流式電氣火災監控裝置，用于檢測 TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流和溫度升高引起的電氣火災隱患。采用Acrel-6000/Q200電氣火災監控主機，該設備主要針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如監控主機、顯示器、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。

系統實現的功能：

本系統能探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。從而有效地對漏電及由于漏電可能引起火災進行預報和監控，能準確監控電氣線路的故障和異常狀態，能發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。
