功能：

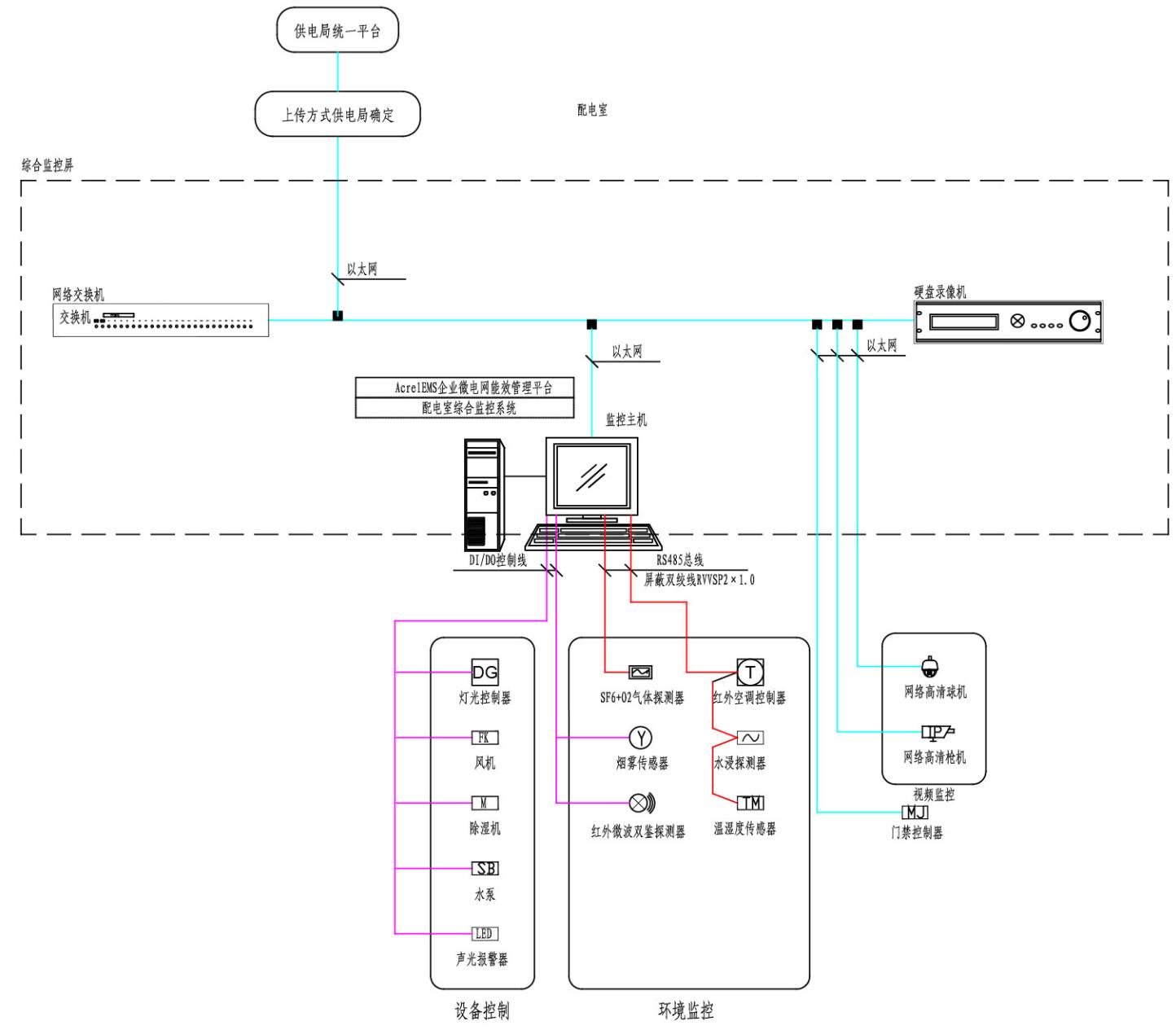

配電室綜合監控系統包括智能監控系統屏、通訊管理機、UPS電源、視頻監控子系統（云臺球機、槍機）、環境監測子系統（溫度、濕度、水浸、煙感）、控制子系統（燈光、空調、除濕機、風機、水泵）、門禁監控子系統（讀卡器、開門按鈕、磁力鎖）、安防監控子系統（雙鑒檢測器）。
應用場所：
適用于35kV及以下新建或改擴建的變電所、配電室、機房、箱變等用戶端供配電自動化系統工程設計、施工和運行維護。

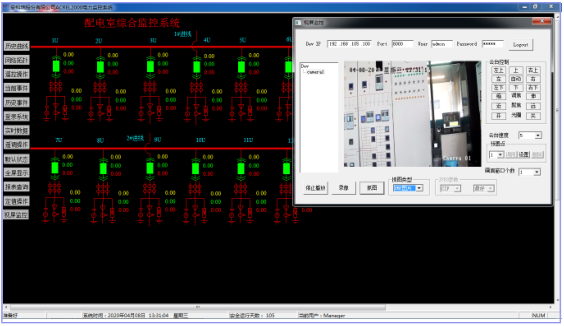

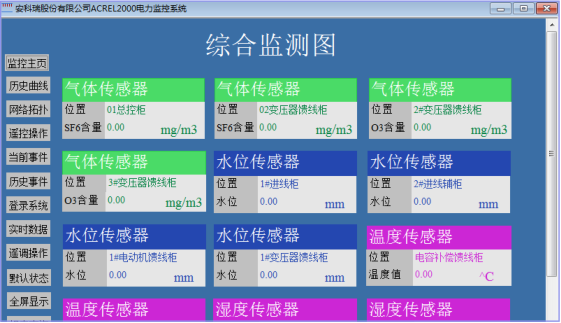

實時監測
能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，實時顯示有關故障、告警等信息。
數據查詢
在人機界面中，可以直接查看配電室中各個設備的運行數據。

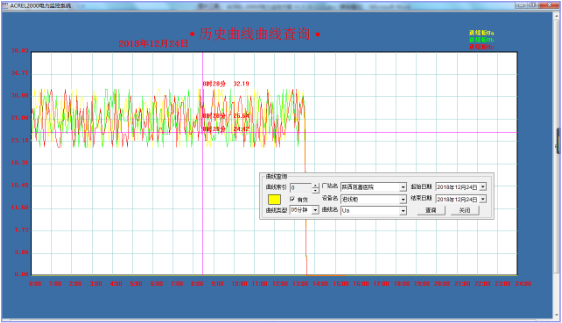

曲線查詢
可以直接查看各電參量曲線。

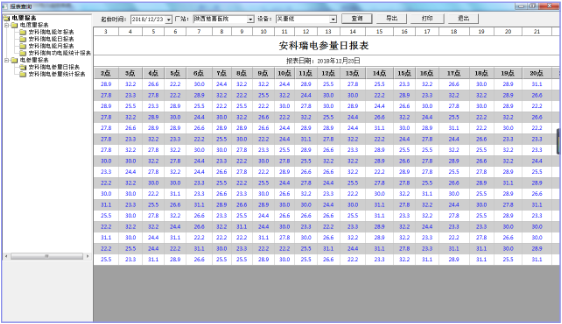

運行報表
查詢配電室內設備的運行數據報表。
實時告警
具有實時告警功能，系統能夠?qū)ε潆娛覝囟?、濕度、有害氣體、設備故障或通信故障等事件發出告警。

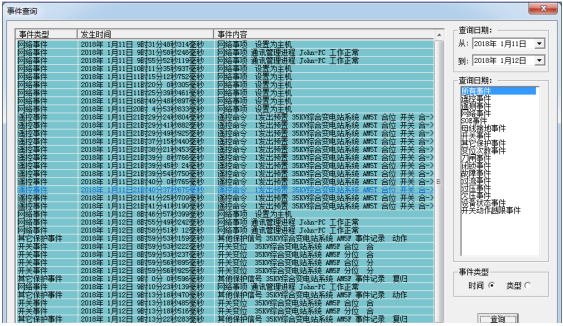

歷史事件查詢
能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

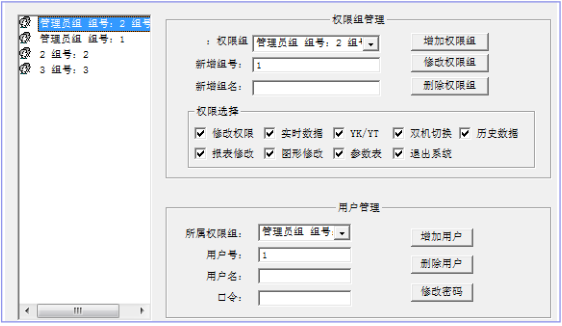

用戶權限管理
設置了用戶權限管理功能，可以定義不同級別用戶的登錄名、密碼及操作權限。

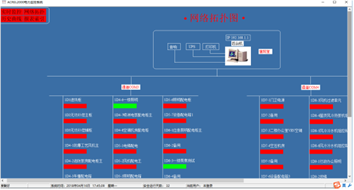

網絡拓撲圖
支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

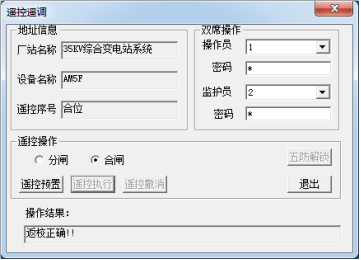

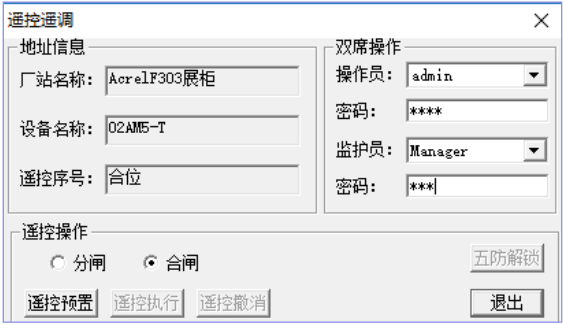

遙控功能
可以對整個配電系統范圍內的設備進行遠程遙控操作。
| 名稱 | 安裝方式 | 規格 | 備注 |
| 智能監控系統 | 璧掛式安裝/立柜式安裝 | Acrel-200E/B和Acrel-200E/G | |
| 監控主機 | 置于智能監控系統屏中 | 12.1”TFT屏：分辨率1024x768 | |
| 水浸傳感器 | 電纜溝進出線處及電房進口墻壁上安裝 | DC 24V(12V~36V) | |
| 水泵控制器接點 | 集水井中安裝 | 結合水泵設備選擇負載接觸器 | |
| 溫濕度傳感器 | 在配電柜運行區正對面或背面?zhèn)冗M行安裝 | DC 24V(9V~35V) | 安裝高度距離地面1.2~1.4米處 |
| 除濕機 | 結合現場定 | 結合現場情況選擇功率 | |
| 煙霧傳感器 | 電房頂部吸頂安裝 | DC 24V(9V~35V) | 每排配電柜運行設備上部署1~3個 |
| 氣體滅火控制盤 | 結合現場定 | 結合現場情況選擇 | |
| SF6、氧氣雙氣體采集器 | 安裝在配電房墻壁上，距離地面高度10~30cm處 | DC 24V;152mm×150mm×40mm | 每25~40m，配置1只〈選裝) |
| 雙鑒探測器 | 安裝于門內側的墻壁上 | 具有紅外、微波功能 | 距離地面高度2米左右 |
| 云臺球機 | 部署在配電柜前、后的墻璧或配電房屋頂處 | 130萬像素，具紅外夜視功能 | 安裝高度為2.5~3米 |
| 網絡攝像機(槍機或球機) | 正對門口的屋頂或墻體處 | 130萬像素，具紅外夜視功能 | 安裝高度為2.5~3米 |
| 風機 | 結合現場情況布置 | 結合現場情況選擇 | |
| LED報警顯示屏 | 安裝在配電房門口上方，距離門框高度5~10cm處 | 結合現場情況選擇 | (選裝) |
| 門禁控制器 | 置于監控系統屏內，可獨立壁掛 | DC12V；273mm×228mm×65mm | |
| 開門按鈕 | 安裝于門內距離地面1.2~1.4米處 | 標志86外殼8om×86mm×25mm | |
| 電磁鎖 | 安裝于門框中間位置 | DC12V；280KG磁力鏡 | |
| 讀卡器 | 安裝于門內距離地面1.2~1.4米處 | 結合現場情況選擇 | |
| 綜合監控主機 | 置于監控系統屏內 | 4T硬盤，8口 | |
| UPS電源 | 置于智能監控系統屏內，蓄電池靠屏柜底部安裝放置 | 5KVM/1H，5000mAH及以上 | UPS電源安裝的高度在1米處左右 |
| 智能監控系統屏 | 宜采用標準電力屏柜，落地安裝 | 2260*800*60OMM | 內置智能環控主機、門禁控制器及網絡設備 |
| 電纜及附件 | / | / | |
| 電源電纜 | 結合現場情況布置 | RVV3*2.5 | |
| 通訊電纜 | 結合現場情況布置 | RVVP4*0.75 |
