AcrelEMS 3.0智慧能源管理平臺

AcrelEMS 3.0智慧能源管理平臺對企業微電網分布式電源、市政電源、儲能系統、充電設施以及各類交直流負荷的運行狀態實時監視、智能預測、動態調配，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下光儲充資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。

工商企業，學校，醫院，高速公路等

平臺采用開放的分層分布式網絡結構，主要由設備層、傳輸層、數據層、應用層組成。

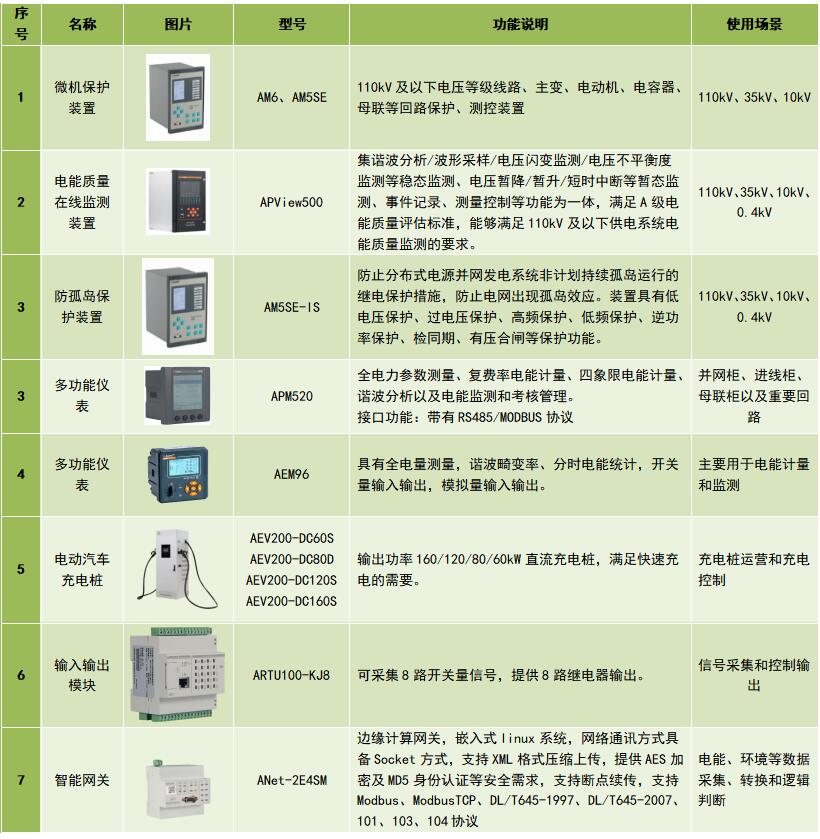

設備層主要由各種監控、計量、保護、治理以及能量轉換設備和就地子系統組成，包括多功能電力儀表、暖通儀表、綜合保護裝置、馬達保護控制器、無功補償/有源濾波裝置、逆變器、智能照明控制裝置、充電樁、測溫傳感器、電氣消防監控設備、浪涌監測設備等，以及光伏/風力發電系統、儲能系統等子系統，為各類設備或子系統提供多種通信及組網方式，滿足國家相關產品標準要求。

傳輸層的數據融合終端采用嵌入式系統，具有串口、網口、LoRa、光纖等多種數據通信接口，同時支持ModBus-RTU、IEC60870-5-103、DLT645-1997/2007、OPC、UA、BACNet、TCP/IP等多種通信協議，可兼容業內絕大部分智能設備。數據融合終端支持本地存儲，斷點續傳、失電報警功能，采集數據后經過壓縮、加密后上傳平臺，保證數據傳輸?shù)姆€(wěn)定、安全、可靠。

平臺數據層顯示和存儲實時/歷史數據、報警、業務、操作日志等數據，并對外提供數據訪問接口供第三方系統使用，具備強大的數據接收、處理、展示、存儲和訪問能力。具有權限的用戶可通過PC、PAD、手機等各類終端設備訪問數據、接收報警信息，并根據要求對企業微電網設備進行巡檢，平臺整體結構如圖所示。

通過展示大屏實時顯示市電、光伏、風電、儲能、充電樁以及其它負荷數據，快速了解能源運行情況。

直觀顯示能源生產及流向，包括各種能源的生產及消耗過程，通過優化控制提升新能源消納，削峰填谷，平滑系統出力，并顯示優化前和優化后能源曲線對比等。

結合氣象數據，歷史數據對光伏、風力發電功率和負荷功率進行預測，并與實際功率進行對比分析，通過儲能系統和負荷控制實現優化調度，降低需量和用電成本。

采集企業電、水、天然氣、冷/熱量等各種能源介質消耗量，進行同環比比較，顯示能源流向，能耗對標，并折算標煤或碳排放等。

系統支持接入交直流充電樁，并根據企業負荷和變壓器容量，并和變壓器負荷率進行聯動控制，引導用戶有序充電，保障企業微電網運行安全。

系統支持任務管理、巡檢/缺陷/消警/搶修記錄以及通知工單管理，并通過北斗定位跟蹤運維人員軌跡，實現運維流程閉環管理。
