綜合管廊消防應急和疏散指示系統解決方案
1、概述
集中控制型應急照明和疏散指示系統可準確實現對各應急燈具的實時監控和控制、日常24小時管理維護，保證系統運行正常，在發生火災時安全、準確、迅速的引導人員到達安全區域、減少人員傷亡。
該系統配合火災報警控制器的使用，在火災時刻，能夠準確給出安全的疏散路徑指示，快速準確改變消防應急標志燈的指示方向，點亮消防應急照明燈，幫助管廊內的人群選擇逃生疏散路線，指引安全逃生方向，保障運維人員的人身安全，為各類用戶擔心的安全問題解決了后顧之憂。
2、參考標準
GB 50116-2013 《火災自動報警系統設計規范》
GB25506-2010 《消防控制室通用技術要求》
GB50116-2013 《火災自動報警系統設計規范》
GB51309-2018 《消防應急照明和疏散指示系統技術標準》
GB17945-2010 《消防應急照明和疏散指示系統》
3、配置方案
4、系統結構

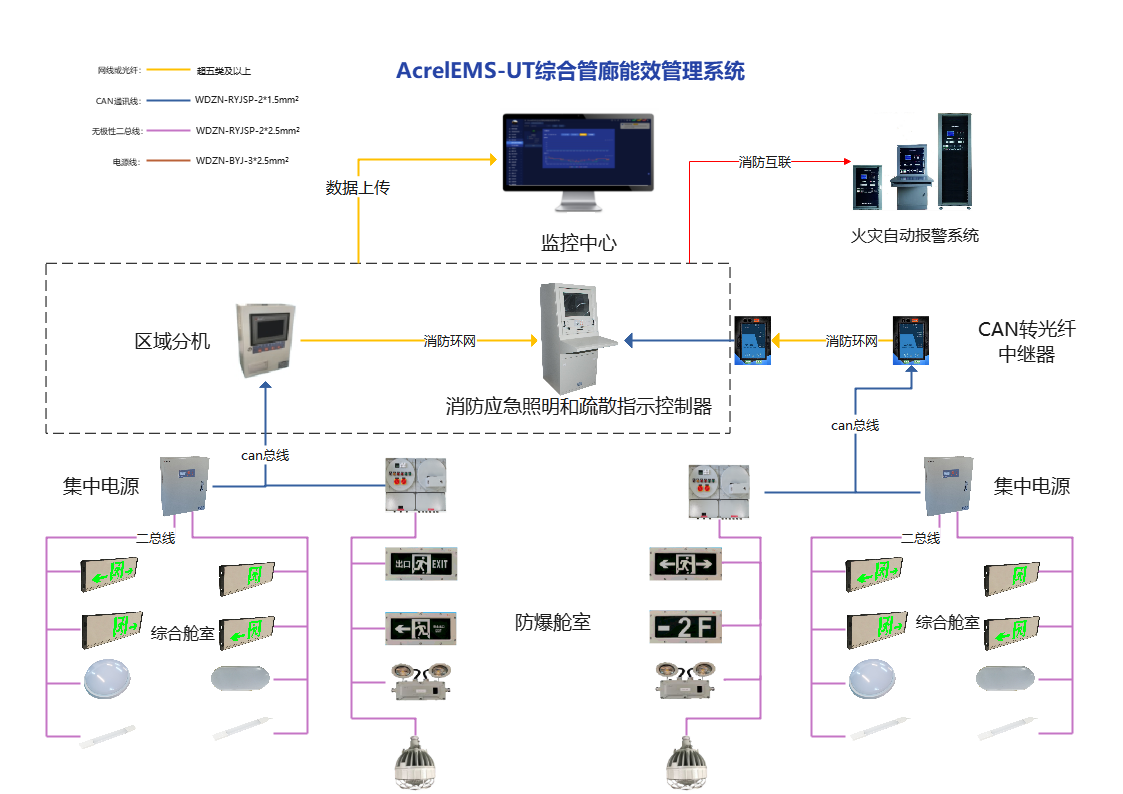

消防應急照明和疏散指示系統由主機、集中電源、指示燈具和照明燈具組成，可以根據預先設置的應急預案快速啟動疏散方案引導人員疏散。根據管廊環境要求，可以選擇高防護等級或防爆型照明和指示燈具。
監控中心：普通燈具、高防護燈具、防爆燈具結合實際環境選用；
變電站、燃?xì)馀摚话磭?guó)標GB/T 51274-2017要求該艙室需使用防爆燈具；
給水艙、電力艙、通訊艙：按國標GB/T 51274-2017要求該艙室燈具防護等級不低于IP65；
5、系統功能
● 聯動報警功能
控制器能與火災自動報警系統聯動，發生火災時，自動接收火災報警系統的信息，并發出聲光報警信號，同時顯示屏指示報警地點，記錄報警時間，聲音報警將一直保持，直至點擊“消音”按鈕實現消音。
● 系統監控功能
控制器可對系統內部的所有組件工作狀態進行24小時監控，實時檢測其工作狀態是否正常，包括集中電源、分配電裝置、燈具。
● 故障報警功能
當系統組件之間的通訊線或電源線發生短路、斷路故障時，控制器會發出聲光報警信號，并在顯示屏上指示故障發生時間、故障設備、故障類型以及故障區域。
● 自檢功能
自動檢查控制器中所有狀態指示燈、顯示屏、喇叭、打印機是否正常。自檢功能分為常規自檢、月檢和年檢，定期檢查電路故障，消除安全隱患。常規自檢方式為所有指示燈閃亮、顯示器、音響器件發聲；月檢方式為上電48h后，每隔30天應急工作30~180秒；年檢方式為每年應急工作時間不少于30min。
● 備電功能
內置備用電源，主電源供電不足時，備電源自動切換，切換過程中系統保持平穩運行狀態，有效保證系統可靠運行，且備用電源至少保證應急照明控制器正常工作3h。
● 記錄存儲與查詢功能
當系統發生應急啟動、故障等事件時，控制器能自動記錄事件類型，事件發生時間，事件發生區域以及事件的詳細信息，可在日志記錄中自定義查詢?nèi)掌诩胺秶刂破髂艽鎯?chǔ)事件記錄超過10000條。
● 導光流功能
控制器可通過軟件界面設置燈具順序閃亮的頻率，2～32Hz可設。
● 權限控制功能
為確保系統的安全運行，操作權限分為“管理員級別”、“操作員級別”和“值班員級別”三個級別，不同級別的操作員具有不同的操作權限。日常用戶級：實時狀態監視及操作、事件記錄查詢、監控模塊遠程復位；監控操作級：實時狀態監視及操作、事件記錄查詢、監控模塊遠程復位、設備自檢；系統管理級：實時狀態監視、事件記錄查詢、終端遠程復位、設備自檢，控制器系統參數查詢、控制器各模塊單獨檢測、普通用戶添加與刪除。
應急照明集中電源是安裝在建筑物內的備用集中式集中電源裝置。集中電源可以為消防標志燈、照明燈供電，保證消防應急照明和疏散指示系統正常工作，軟件可分布式顯示現場實際集中電源各類信息和狀態。

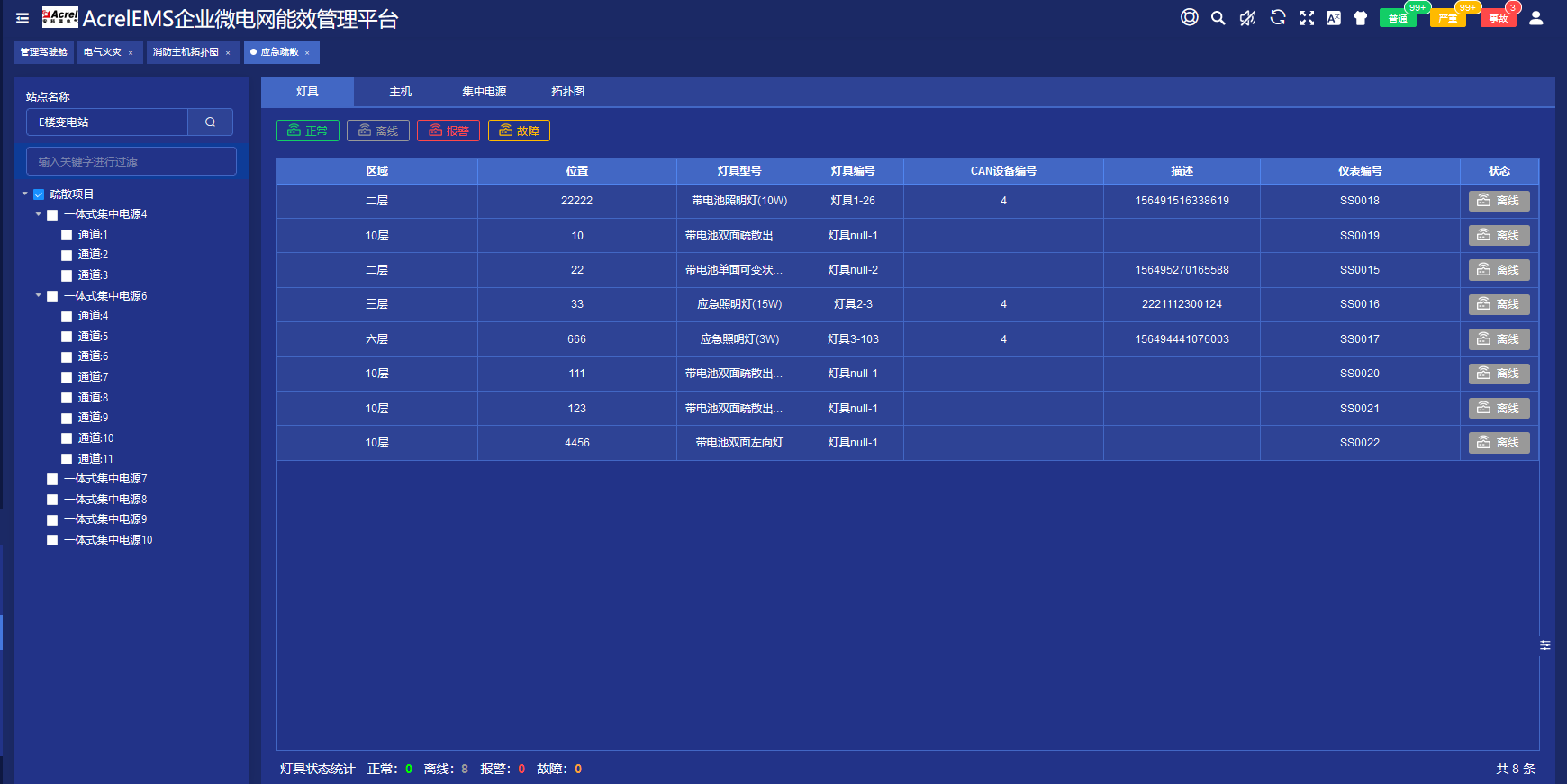

消防應急標志燈具的主要作用是為人員疏散指引方向，消防應急照明燈具的主要作用是為人員疏散逃生提供照明，軟件可實時顯示現場燈具的狀態信息。
